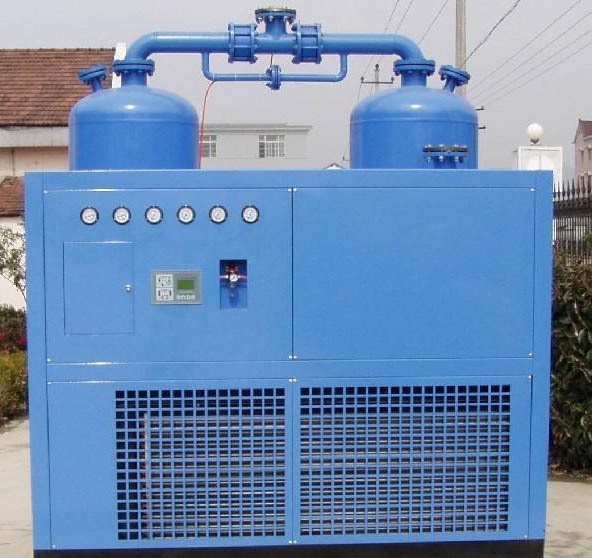

組合式干燥機
組合式干燥機是將冷凍干燥和吸附干燥有機結合的干燥設備，不是冷凍干燥機（冷干機）和吸附干燥機（吸干機）簡單串聯。
壓縮空氣干燥機常用的主要有冷凍式壓縮空氣干燥機和吸附式干燥機兩種類型，其中冷干機具有無氣量損耗，能耗低的優點，但卻有露點溫度的局限性，而吸干機雖有露點低的優點，但卻有再生氣量損耗大，能耗高的缺點。低露點組合式壓縮空氣干燥機，就是綜合了冷干機與吸干機的各自優點，通過合理的管道連接和容量搭配，最大限度地發揮二者的優點，從而達到最佳經濟運行點和高品質的低露點成品氣。
工作原理：
有壓縮機來的高溫高濕壓縮空氣，首先在換熱器中與已干燥過的低溫壓縮空氣進行熱交換，降低溫度，然后進入蒸發器被進一步降溫至2℃左右，在此壓力露點下大部分氣態水分已成液體水被排出，此后濕量很低的壓縮空氣進入吸附筒內被進一步干燥除濕，得到更低露點的成品氣，最后低溫的干燥壓縮空氣進入換熱器，冷卻了高溫高濕空氣，同時本身溫度也升高，防止了輸送管路的外結露，且升溫后的壓縮空氣一小部分用作吸附劑再生，提高再生效率，降低能耗。
產品特點：
組合式干燥器與普通干燥器相比有如下優勢：
（1）組合干燥器更容易節約能源；
（2）組合干燥器更容易保證產品質量，干燥過程可以同時進行分級、粉碎等操作，對熱敏性物料干燥后可進行及時冷卻；
（3）操作更加靈活，可以根據物料干燥的特定規律對多種干燥器進行科學組合。
干燥器的組合大致有如下幾個方面：
（1）組合各種干燥方法的組合式干燥器，如噴霧-流化干燥器等；
（2）結合各種傳熱過程的組合式干燥器，如薄膜 － 流化床干燥器等；
（3）多級同類型干燥器的組合，如多級氣流干燥器等。
在下列情況下常采用組合式干燥系統：
①采用單一干燥設備不能達到水分要求時；
②采用單一干燥器不能達到成形要求時；
③采用單一干燥器能耗高時；
④采用單一干燥器不能控制物料停留時間時，
⑤干燥過程中物料有特殊要求時。
使用條件：
進氣溫度 | ≤45℃ |
工作壓力 | 0.6-1.0Mpa |
壓力露點 | -40℃~-70℃ |
再生耗氣量 | 2%-5% |
壓力損耗 | ≤進氣壓力的3% |
干燥劑 | 標準型活性氧化鋁，低露點產品活性氧化鋁和5A分子篩組合 |
再生方式 | 微熱再生、無熱再生 |
冷卻方式 | 水冷或風冷 |
控制方式 | 微電腦自動控制 |
安裝方式 | 室內平坦地面，無基礎安裝 |
無熱組合式干燥機技術規格表：
型號 | 處理量nm3/min | 電源電壓V | 制冷功率Hp | 風機功率W | 空氣進出口徑 | 冷卻水管口徑 | 設備重量Kg | 外形尺寸mm |
J-WXD01F | 1.2 | 220 | 1/3 | 90 | G1" | 380 | 1020*735*1390 | |
J-WXD02F | 2.3 | 220 | 1 | 120 | G1" | 380 | 1020*735*1390 | |
J-WXD03F | 3.5 | 220 | 1.25 | 180 | G1?" | 500 | 1070*860*1595 | |
J-WXD05F | 5.5 | 220 | 1.5 | 180 | G1?" | 620 | 1070*860*1595 | |
J-WXD06F | 6.5 | 220 | 1.5 | 180 | G1?" | 710 | 1450*1200*2025 | |
J-WXD08F | 8.5 | 220 | 2.8 | 120*2 | G2" | 850 | 1450*1200*2025 | |
J-WXD10F/W | 10.5 | 380 | 3.0 | 180*2 | G2" | R1" | 1100 | 1500*1020*2150 |
J-WXD15F/W | 16.5 | 380 | 3.6 | 180*2 | DN65 | R1" | 1300 | 1700*1250*2235 |
J-WXD20F/W | 23 | 380 | 5.0 | 180*2 | DN80 | R1" | 1800 | 1960*1440*2470 |
J-WXD25F/W | 28 | 380 | 6.0 | 200*2 | DN80 | R1" | 2000 | 2000*1400*2450 |
J-WXD30W | 36 | 380 | 7.5 | DN100 | R1?" | 2200 | 2220*1640*2235 | |
J-WXD40W | 45 | 380 | 10.5 | DN125 | R1?" | 2900 | 2330*1680*2900 | |
J-WXD50W | 55 | 380 | 12.5 | DN125 | R1?" | 3200 | 2330*1750*2880 | |
J-WXD60W | 65 | 380 | 15.0 | DN125 | R1?" | 3500 | 2500*1950*2890 | |
J-WXD80W | 85 | 380 | 20.0 | DN150 | R2" | 4300 | 2650*2040*2600 | |
J-WXD100W | 110 | 380 | 25.0 | DN150 | R2" | 5900 | 2900*2280*2950 |
微熱組合式干燥機技術規格表：
型號 | 處理量nm3/min | 電源電壓V | 制冷功率Hp | 風機功率W | 空氣進出口徑 | 冷卻水管口徑 | 設備重量Kg | 外形尺寸mm |
J-VXD01F | 1.2 | 220 | 1/3 | 90 | G1" | 380 | 1020*735*1390 | |
J-VXD02F | 2.3 | 220 | 1 | 120 | G1" | 380 | 1020*735*1390 | |
J-VXD03F | 3.5 | 220 | 1.25 | 180 | G1?" | 500 | 1070*860*1595 | |
J-VXD05F | 5.5 | 220 | 1.5 | 180 | G1?" | 620 | 1070*860*1595 | |
J-VXD06F | 6.5 | 220 | 1.5 | 180 | G1?" | 710 | 1450*1200*2025 | |
J-VXD08F | 8.5 | 220 | 2.8 | 120*2 | G2" | 850 | 1450*1200*2025 | |
J-VXD10F/W | 10.5 | 380 | 3.0 | 180*2 | G2" | R1" | 1100 | 1500*1020*2150 |
J-VXD15F/W | 16.5 | 380 | 3.6 | 180*2 | DN65 | R1" | 1300 | 1700*1250*2235 |
J-VXD20F/W | 23 | 380 | 5.0 | 180*2 | DN80 | R1" | 1800 | 1960*1440*2470 |
J-VXD25F/W | 28 | 380 | 6.0 | 200*2 | DN80 | R1" | 2000 | 2000*1400*2450 |
J-VXD30W | 36 | 380 | 7.5 | DN100 | R1?" | 2200 | 2220*1640*2235 | |
J-VXD40W | 45 | 380 | 10.5 | DN125 | R1?" | 2900 | 2330*1680*2900 | |
J-VXD50W | 55 | 380 | 12.5 | DN125 | R1?" | 3200 | 2330*1750*2880 | |
J-VXD60W | 65 | 380 | 15.0 | DN125 | R1?" | 3500 | 2500*1950*2890 | |
J-VXD80W | 85 | 380 | 20.0 | DN150 | R2" | 4300 | 2650*2040*2600 | |
J-VXD100W | 110 | 380 | 25.0 | DN150 | R2" | 5900 | 2900*2280*2950 |
